BSWF Typ NJ 115BW 101
- Einsatzort: Bauwerk
Leistungsklasse: H2–W2–B–VI 2

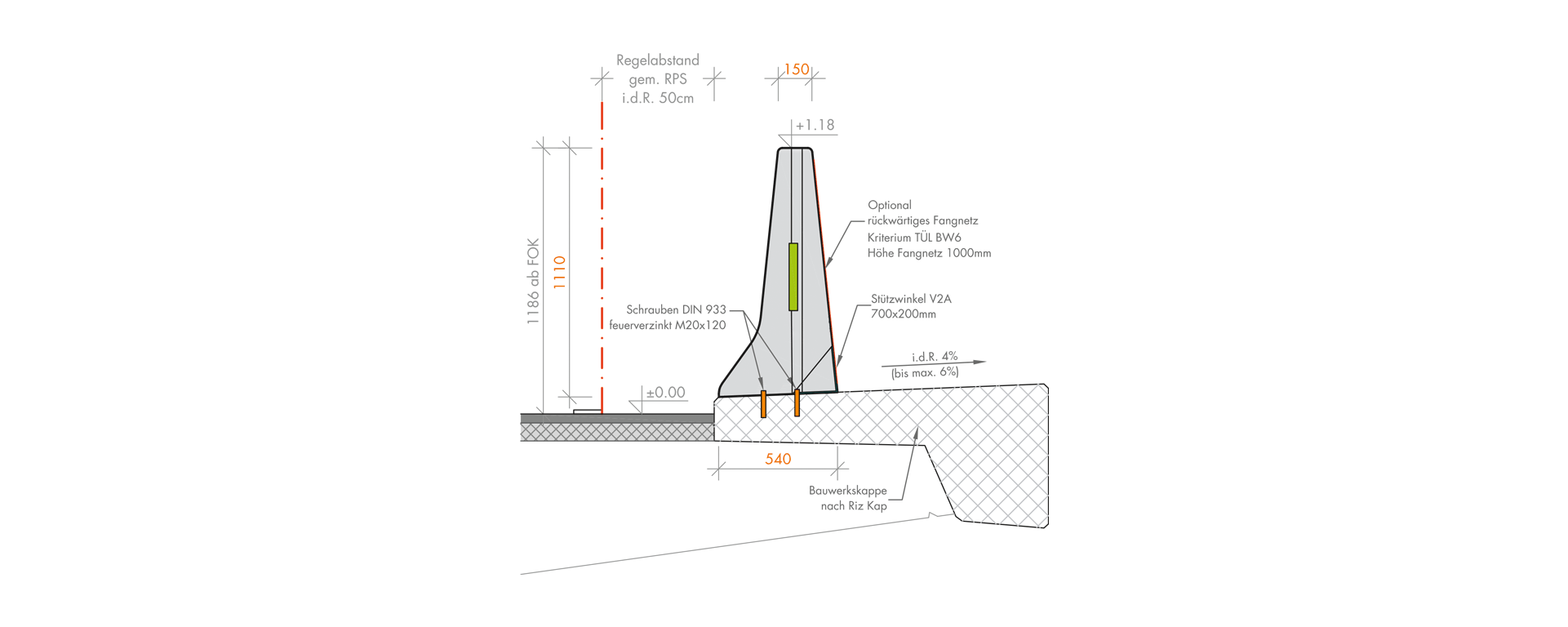

BSWF einseitig wirkend, (einseitig anfahrbar). Schutzeinrichtung auf Bauwerkskappe bis max. 6% Neigung. Die Einleitkräfte sind gemäß DIN Fachbericht 101 Klasse C. Lasterhöhungsfaktoren für Anprallheftigkeitsstufen siehe Technische Übersichtsliste (TÜL), zusätzliche Anforderungen auf BW. Aufstellung mit Abstand zur Vorderkante Schrammbordkante bzw. Bauwerkskappe möglich, siehe ZTV FRS.
Technische Übersichtsliste (TÜL) für FRS SE: 1072
| Leistungsklasse | H2–W2–B–VI 2 |
| Einleitkraft nach DIN FB 101 | Klasse C |
| Dynamische Durchbiegung | 0,3 m |
| Fahrzeugeindringung VI N | 0,8 m |
| Bemaßung LxBxH | 3,50 x 0,54 x 1,11 m |
| Gewicht/Stück | ~ 2460 kg |
| Geprüfte Aufbaulänge | 46 m |
| Untergrund / Unterlage | BW-Kappe bis max. 6% Neigung |
Anschlussmöglichkeiten:
| BSWF TYP NJ 115 BW 101 / SE 1072 | 10,50 m | ÜE 5157 | BSWF TYP NJ 93 BK / SE 1058 |
| 10,50 m | ÜE 5239 | BSWF Typ NJ 127 BK / SE 1184 |
