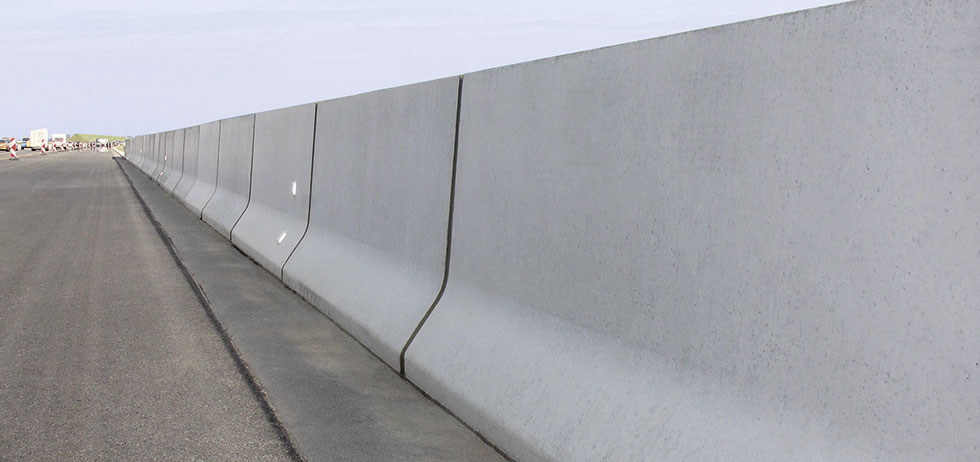

BSWF Typ NJ 119DM
- Einsatzort: Hindernis
Leistungsklasse: H2–W1–C–VI 1

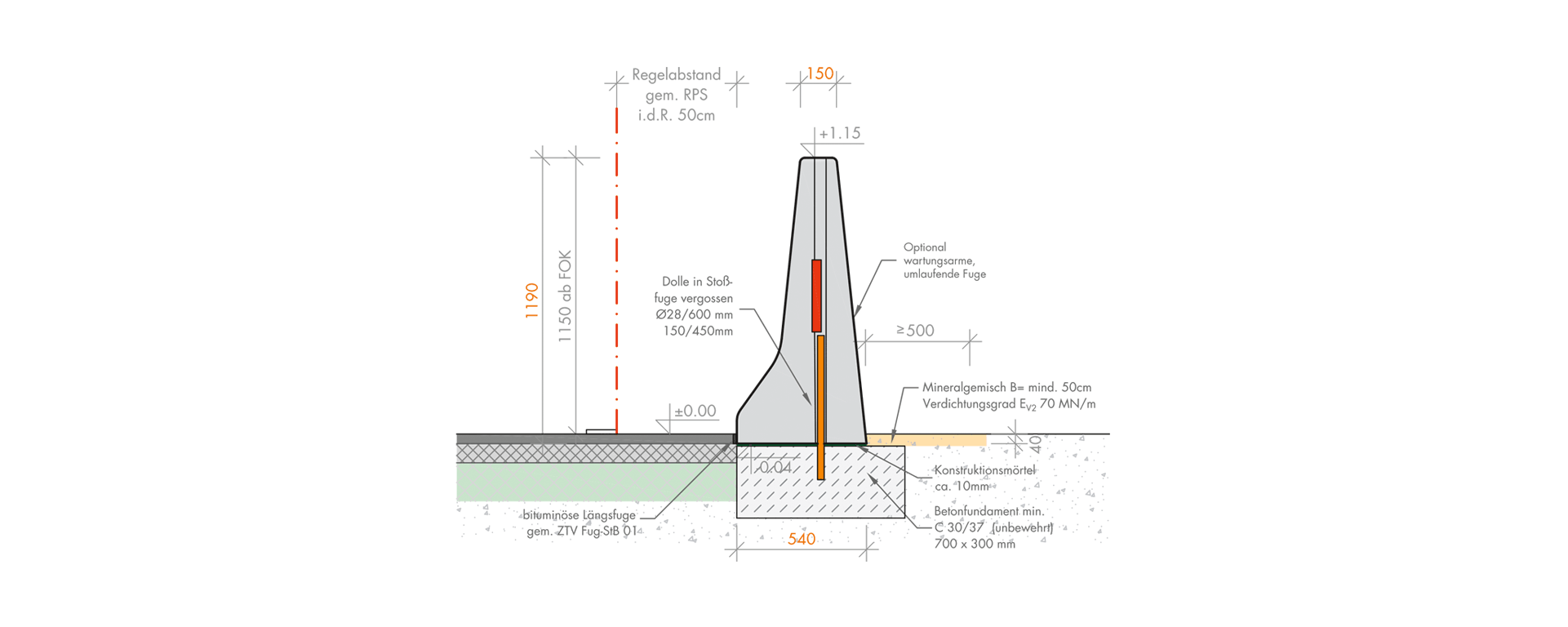

BSWF einseitig wirkend, bei einsträngiger, einseitig wirkender Aufbauweise an Gefahrenstellen bei sehr engen Platzverhältnissen im 4 cm oder 12 cm Tiefeinbau. Untergrund: Betonfundament mind. C30/37.
Technische Übersichtsliste (TÜL) für FRS SE: 1073
| Leistungsklasse | H2–W1–C–VI 1 |
| Dynamische Durchbiegung | 0,0 m |
| Fahrzeugeindringung VI N | 0,1 m |
| Bemaßung LxBxH | 3,50 x 0,54 x 1,19 m |
| Gewicht/Stück | ~ 2980 kg |
| Geprüfte Aufbaulänge | 35 m |
| Verdichtungsgrad (Hinterfüllung 4 cm) | Mineralgemisch / Ev2 70MN/m2 |
| Untergrund / Unterlage | Betonfundament (C30/37) |
Anschlussmöglichkeiten:
| BSWF TYP NJ 119 DM / SE 1073 | 7,00 m | ÜE 5173 | BSWF Typ NJ 85 DF / SE 1055 |
| 10,50m | ÜE 5159 | BSWF Typ NJ 93 BK / SE 1058 | |
| 3,50m | ÜE 5240 | BSWF Typ NJ 127 BK / SE 1184 |
