BSWF Typ NJ 81DV
- Einsatzort: Strecke, MÜF
Leistungsklasse: H2–W3–B–VI 4

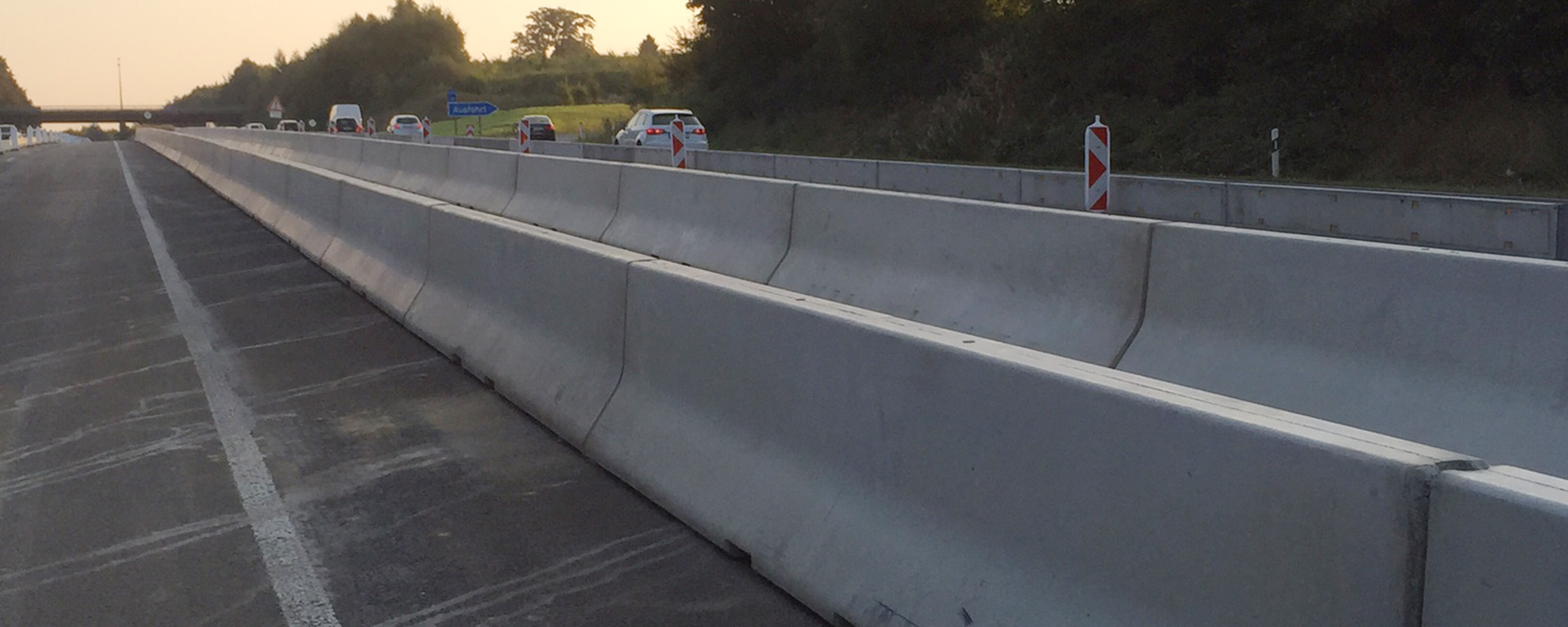

Doppelseitige BSWF beidseitig wirkend, freistehend, mit Verdollung aufgestellt, auf Asphalt- oder Betonfahrbahn. Für den Doppelnutzen als TSE und SE geeignet.
Technische Übersichtsliste (TÜL) für FRS SE: 1053
| Leistungsklasse | H2–W3–B–VI 4 |
| Dynamische Durchbiegung | 0,5 m |
| Fahrzeugeindringung VI N | 1,3 m |

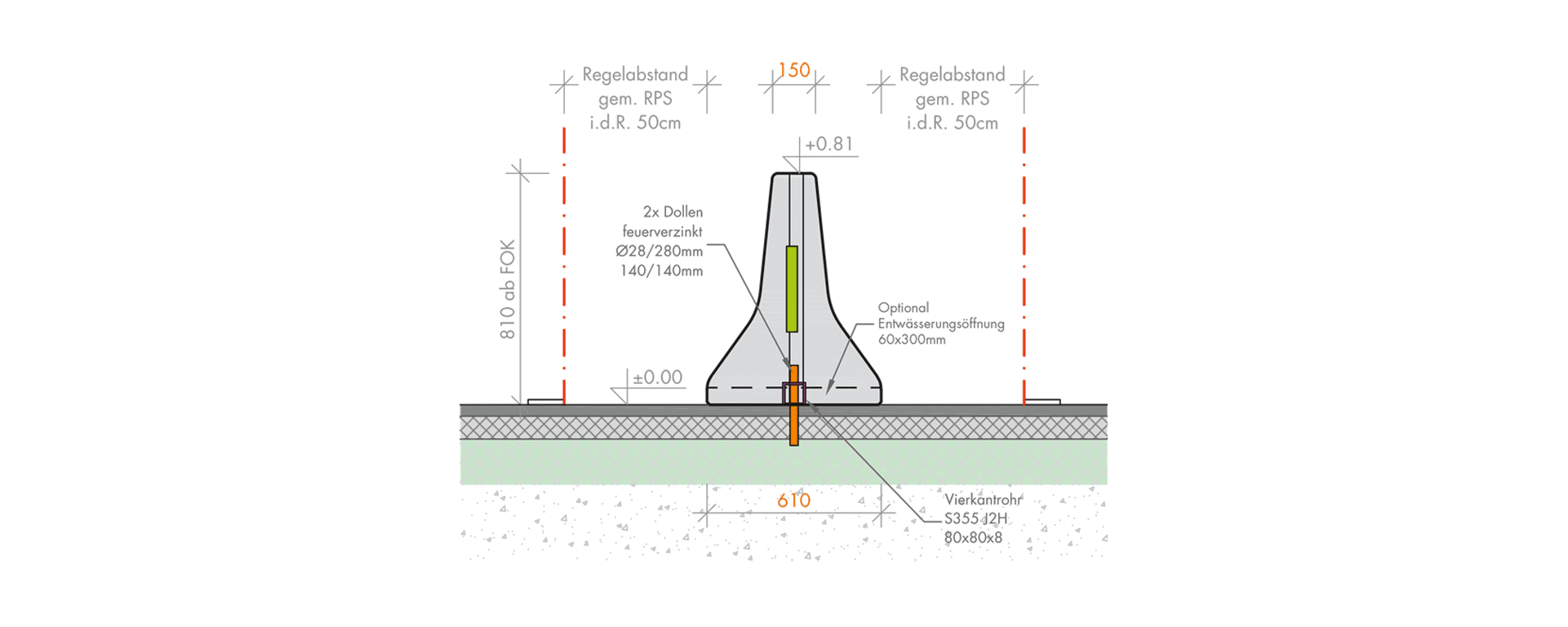

| Bemaßung LxBxH | 6,00 x 0,61 x 0,81 m |
| Gewicht/Stück | ~ 3450 kg |
| Geprüfte Aufbaulänge | 96 m |
| Untergrund / Unterlage | Asphalt, Beton |
Anschlussmöglichkeiten:
| BSWF TYP NJ 81 DV / SE 1053 | 0,00 m | ÜK 4031 | BSWF Typ NJ 93 BK / SE 1058 |
| 3,50 m | ÜE 5196 | BSWF Typ NJ 81 BW 101 / SE 1069 | |
| 6,00 m | ÜE 5224 | BSWF Typ SB 90 BW / SE 1059 | |
| 6,00 m | ÜE 5162 | BSWF Typ SB 90 DV / SE 1052 |
Downloads:
BSWF Typ NJ 81DV (Strecke)
BSWF Typ NJ 81DV (Mittelstreifenüberfahrt)
PDF Systemübersicht
Links zu Referenzprojekten:
A1 Deckenerneuerung AS Ronsdorf und Remscheid B6 Bauwerk Gi 4 Unterführung der K32, Salzgitter
