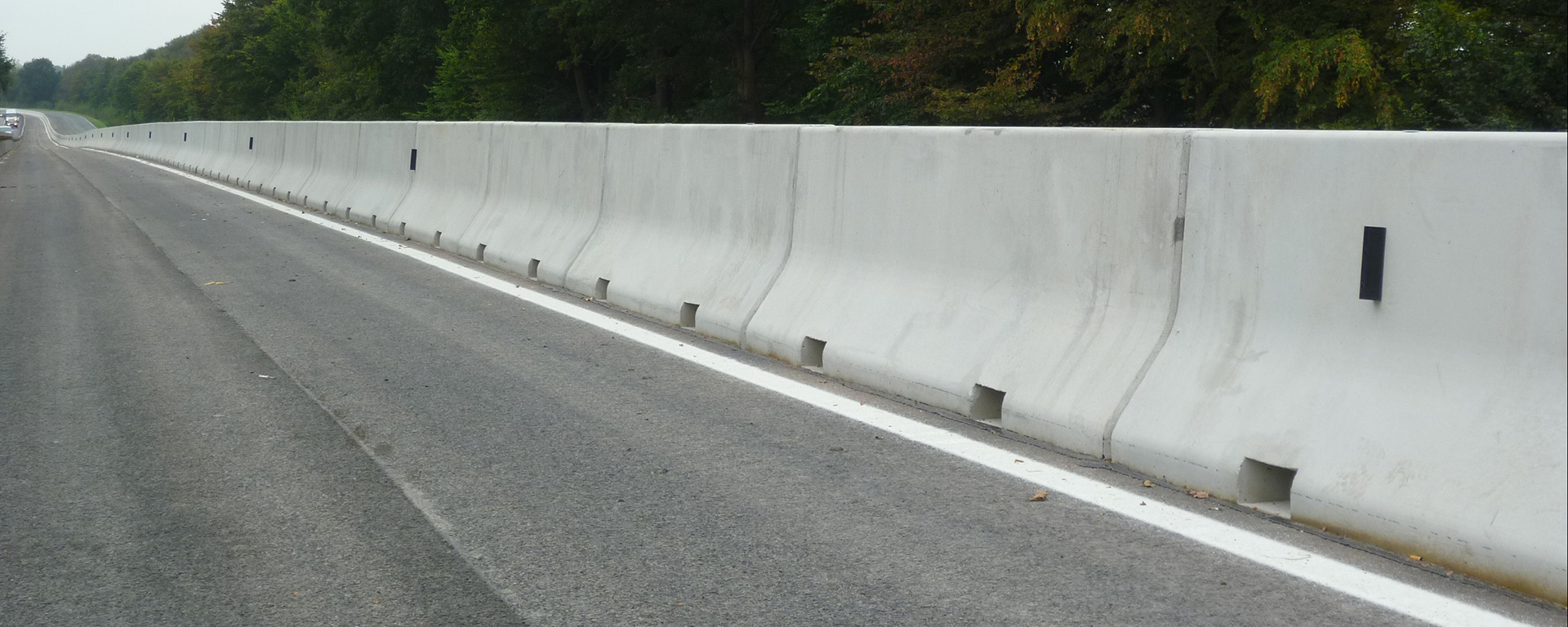

BSWF Typ NJ 85BE
- Einsatzort: Strecke, Hindernis
Leistungsklasse: H2–W2–C–VI 1
Doppelseitige BSWF, beidseitig wirkend. Aufstellfläche auf Asphalt oder Beton bei einsträngiger Wirkung im 4 cm oder 12 cm Tiefeinbau eingespannt. Schutzeinrichtung geeignet bei engen Platzverhältnissen.
Technische Übersichtsliste (TÜL) für FRS SE: 1056
| Leistungsklasse | H2–W2–C–VI 1 |
| Dynamische Durchbiegung | 0,0 m |
| Fahrzeugeindringung VI N | 0,4 m |

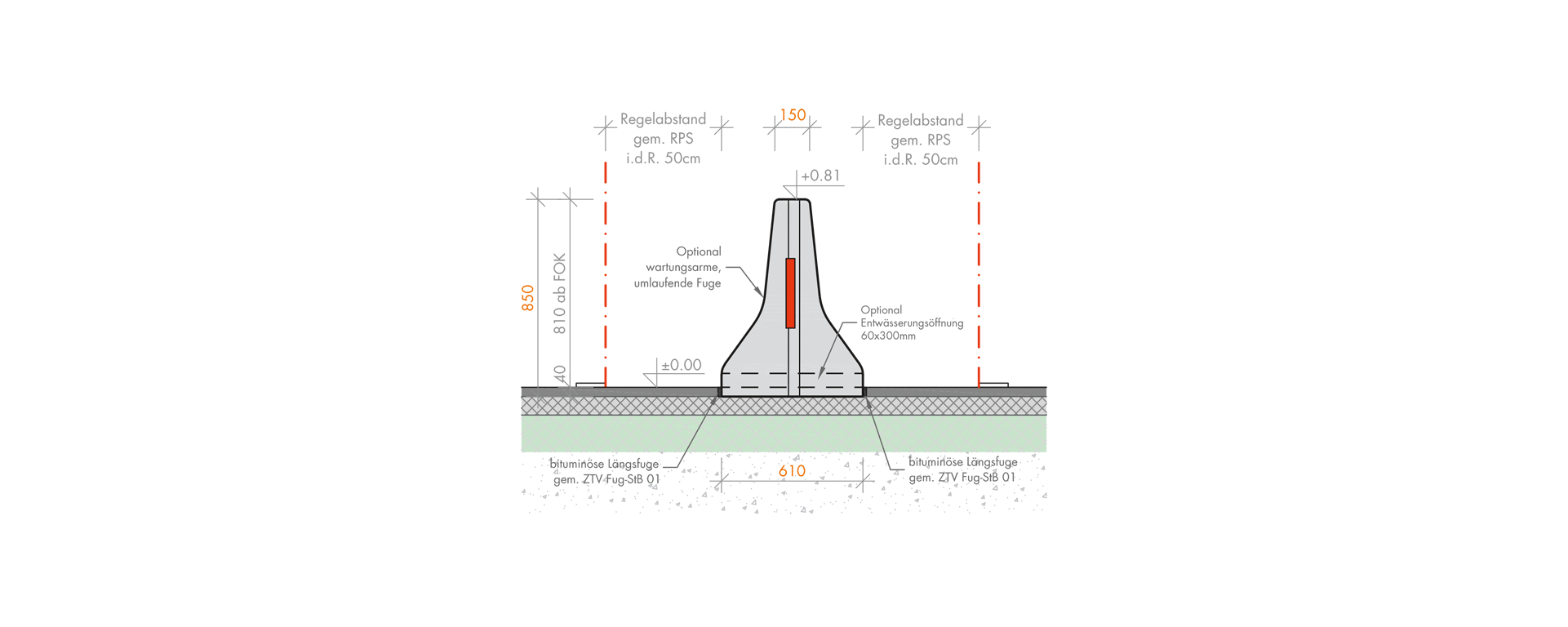

| Bemaßung LxBxH | 3,50 x 0,61 x 0,85 m |
| Gewicht/Stück | ~ 2260 kg |
| Geprüfte Aufbaulänge | 35 m |
| Untergrund / Unterlage | Asphalt, Beton, Mineralgemisch |
Anschlussmöglichkeiten:
| BSWF Typ NJ 85 BE / SE 1056 | 0,00 m | ÜE 5158 | BSWF Typ NJ 93 BK / SE 1058 |
| 14,00 m | ÜE 5175 | BSWF Typ NJ 85 HF / SE 1060 | |
| 0,00 m | ÜE 5174 | BSWF Typ NJ 93 KP / SE 1057 | |
| 3,50 m | ÜE 5167 | BSWF Typ SB 94 BE / SE 1054 | |
| 3,50 m | ÜE 5170 | BSWF Typ NJ 85 DF / SE 1055 |
Downloads:
BSWF Typ NJ 85BE (Strecke)
BSWF Typ NJ 85BE (Hindernis)
PDF Systemübersicht
Links zu Referenzprojekten:
B70 Ortsumgehung Meppen L 150, 4-spuriger Ausbau, Brühl bis Godorf B 6, BW 165 Brücke Neustadtbahnhof, Bremen
