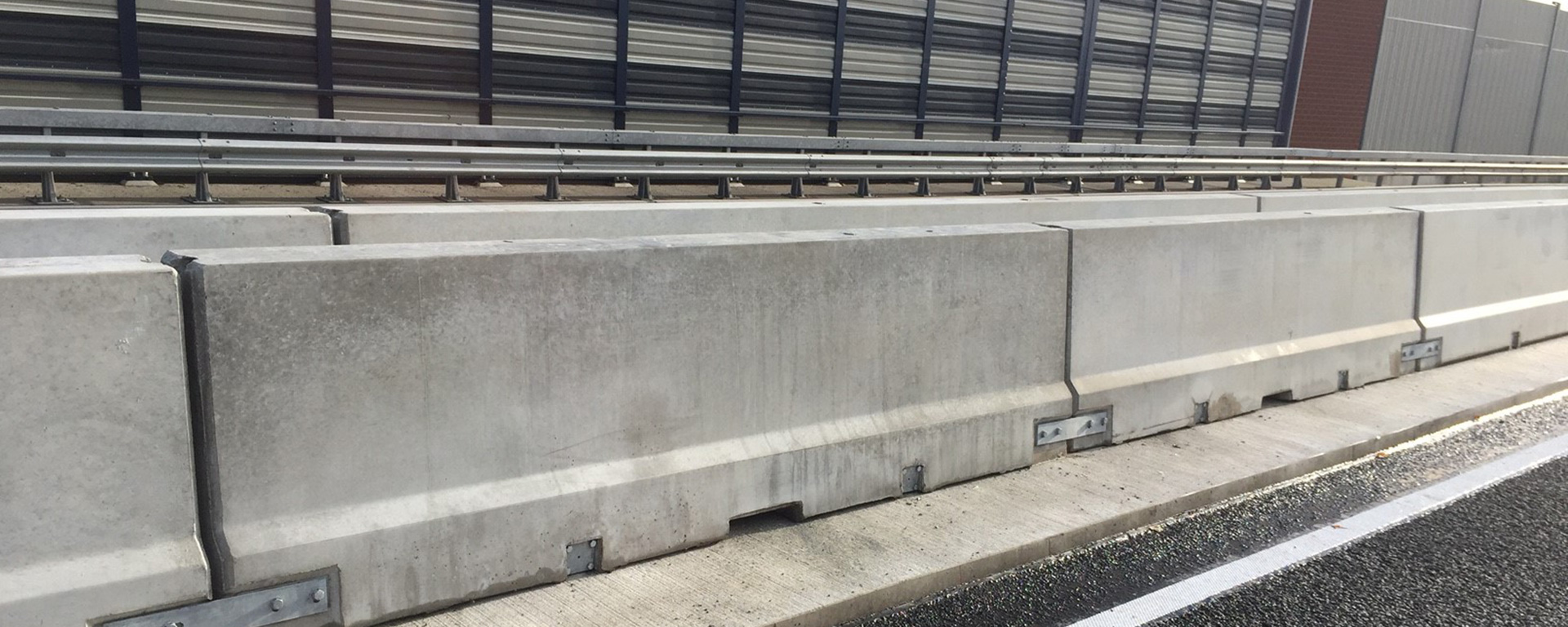

BSWF Typ SB 90BW
- Einsatzort: Bauwerk
Leistungsklasse: H2–W2–C–VI 2
BSWF einseitig wirkend, (einseitig anfahrbar). Schutzeinrichtung auf Bauwerkskappe bis max. 6% Neigung. Die Einleitkräfte sind gemäß DIN Fachbericht 101 Klasse C. Lasterhöhungsfaktoren für Anprallheftigkeitsstufen siehe Technische Übersichtsliste (TÜL), zusätzliche Anforderungen auf BW. Aufstellung an Vorderkante Schrammbord bzw. Bauwerkskappe möglich siehe ZTV FRS.
Technische Übersichtsliste (TÜL) für FRS SE: 1059
| Leistungsklasse | H2–W2–C–VI 2 |
| Einleitkraft nach DIN FB 101 | Klasse C |
| Dynamische Durchbiegung | 0,3 m |
| Fahrzeugeindringung VI N | 0,8 m |

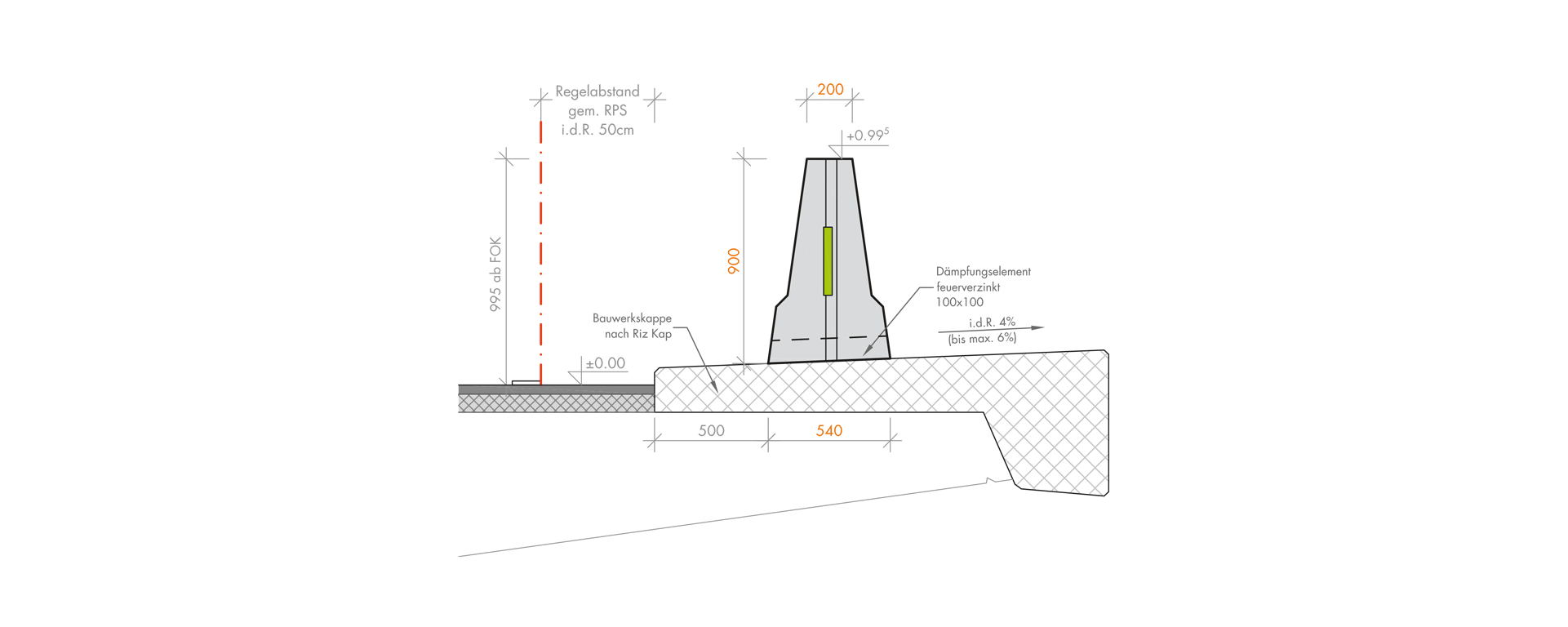

| Bemaßung LxBxH | 6,00 x 0,54 x 0,90 m |
| Gewicht/Stück | ~ 4280 kg |
| Geprüfte Aufbaulänge | 60 m |
| Untergrund / Unterlage | BW-Kappe bis max. 6% Neigung |
Anschlussmöglichkeiten:
| BSWF TYP SB 90 BW / SE 1059 | 10,50 m | ÜE 5155 | BSWF TYP NJ 93 BK / SE 1058 |
| 10,50 m | ÜE 5176 | BSWF Typ NJ 93 KP / SE 1057 | |
| 6,00 m | ÜE 5224 | BSWF Typ NJ 81 DV / SE 1053 | |
| 10,50 m | ÜE 5172 | BSWF Typ NJ 85 DF / SE 1055 | |
| 6,00 m | ÜE 5165 | BSWF Typ SB 90 DV / SE 1052 | |
